符合国家标准和国际标准
满足ISO、ASTM、GB等多种标准要求，测试结果国际认可
人性化的人机交互界面
操作简便，测试流程直观易懂，自动化程度高
先进的软件算法
精确的数据分析和处理能力，抗干扰能力强
3传声器法技术
在试件背面增加测点，可同时测试声传递损失特性
精湛的制造工艺
硬质铝合金精加工成型，多层结构夹持设计，保证测试可靠性
自动化报告生成
测试数据自动化生成报告图表，提高工作效率
YTB-吸声和传声损失测试驻波管系统
符合ISO 10534、ASTM E1050、ASTM E2611、GB 18696.2、GB 27764等国际和国家标准的专业声学测试解决方案
产品概述
YTB驻波管系统基于ISO 10534、ASTM E1050、ASTM E2611、GB 18696.2、GB 27764等国际和国家标准研制，包含ATube吸声测试系统和TTube传声损失测试系统。系统采用先进的3传声器法和多层结构夹持设计，可同时测试材料的吸声系数、反射系数、声阻抗率、法向声传递损失和法向透射系数等关键声学参数。
双系统集成设计
集成ATube吸声测试系统和TTube传声损失测试系统，满足多种声学材料测试需求
产品优势
应用场景
声学材料研发、性能检测
声学材料的参数识别和特性分析
声学超材料的吸声特性测试和研发
多层复合材料的声学性能评估
汽车、航空航天、建筑等行业的声学材料测试
产品特性
ATube吸声测试系统
符合标准
ISO 10534-2, ASTM E1050, GB 18696.2
测试参数
吸声系数、反射系数、声阻抗率
技术特点
3传声器法，试件背面测点
TTube传声损失测试系统
符合标准
ASTM E2611, GB 27764
测试参数
法向声传递损失、法向透射系数
技术特点
多层结构夹持设计，周向密封可靠
管径参数及频率范围
小管
Φ29mm (175~6700Hz)
中管
Φ44.5mm (115~4350Hz)
大管
Φ100mm (70~1850Hz)
方管
50×50mm (115~3350Hz)
试件参数
试件厚度1
2mm~100mm (可调式)
试件厚度2
10、20、30mm (固定式)
试件总厚度1
0.5mm~80mm (标准传递管)
试件总厚度2
0.1~20mm (多层结构夹持)
数据采集分析仪参数
通道数
4输入1输出 (TTube)
3输入1输出 (ATube)
3输入1输出 (ATube)
采样率
102.4 kS/s
分析频率
~6700Hz
系统特性
材质
硬质铝合金精加工成型
发声单元
优异的频谱特性
传声器
高精度传声器
系统集成
主机集成数据采集系统和功率放大器
工作原理
ATube吸声测试系统工作原理
基于驻波管法原理，在管内产生平面波声场，通过测量试件前端的声压分布，计算材料的吸声系数、反射系数和声阻抗率。系统采用3传声器法，在试件背面增加测点，可同时测试声传递损失特性，提高测试精度和效率。
TTube传声损失测试系统工作原理
基于声传递损失测试原理，通过测量试件两侧的声压级差，计算材料的法向声传递损失和法向透射系数。系统采用多层结构夹持设计，保证多层试件周向密封可靠、边界条件稳固、多层结构平整均匀，确保测试结果的准确性和重复性。
两个系统共享相同的管径规格和频率范围，可根据测试需求灵活切换，满足不同材料和不同频率范围的声学测试需求。

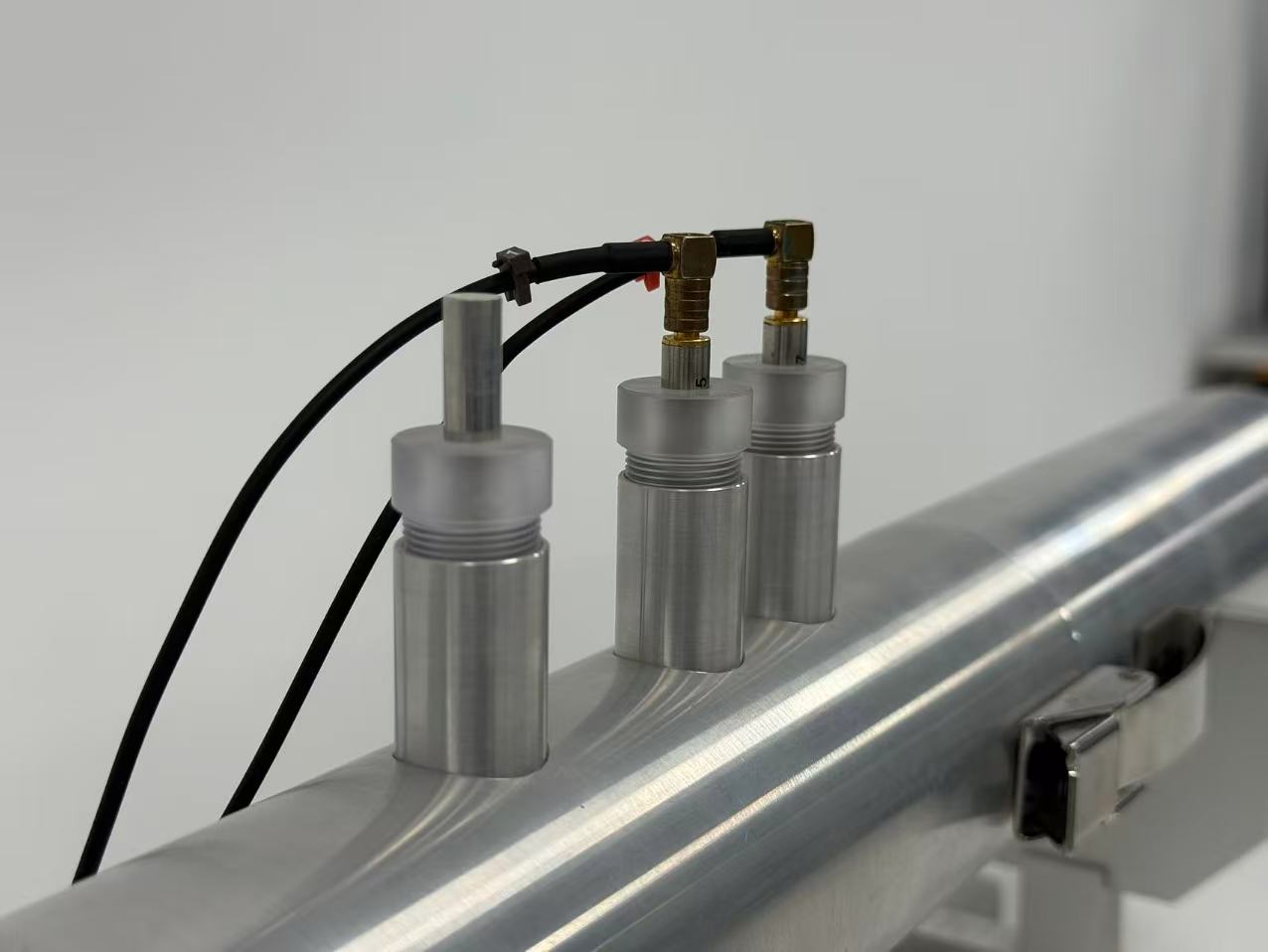

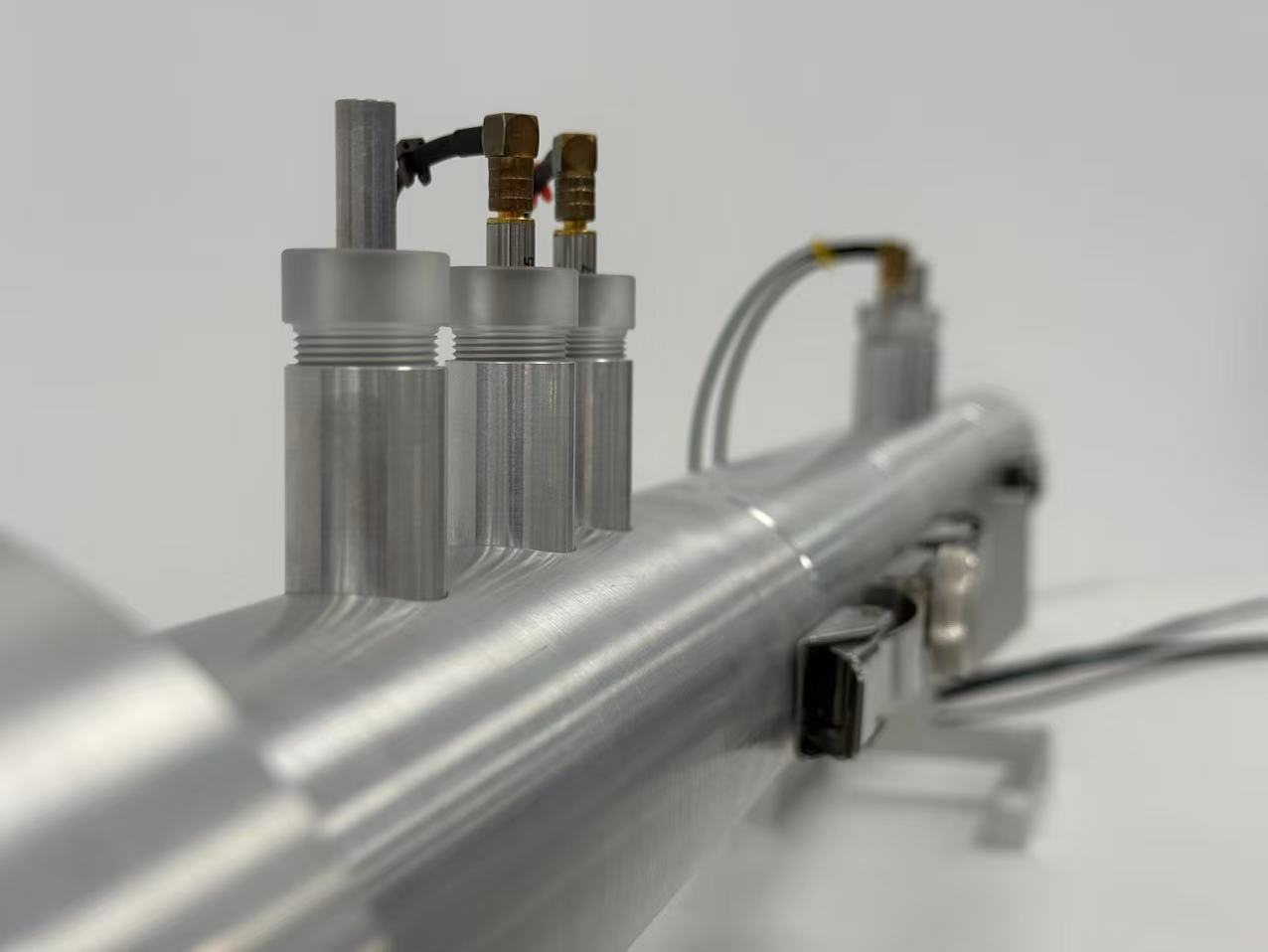

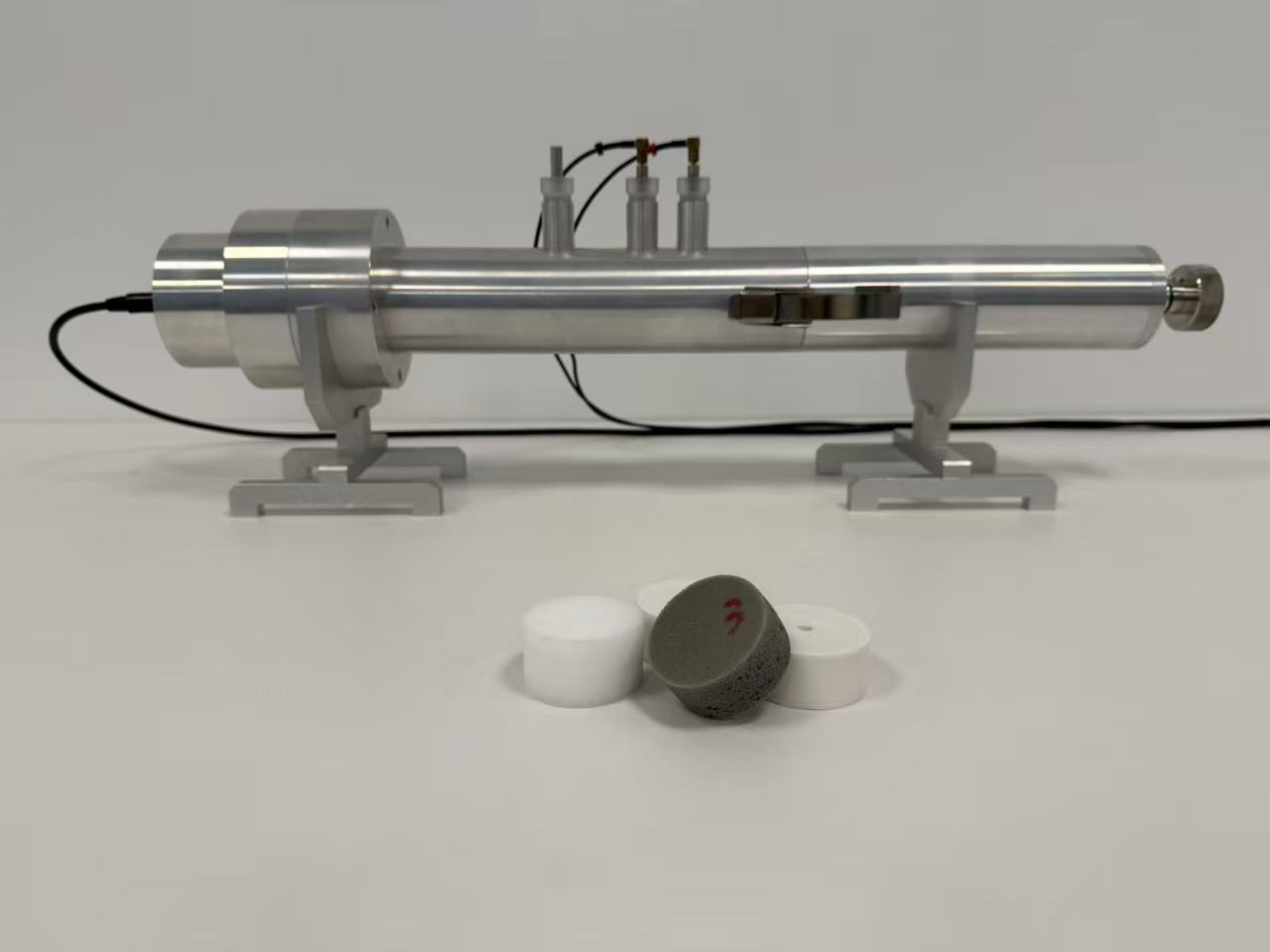

产品图片展示
