符合国家标准和国际标准
满足ISO、GB、ASTM、SAE等多种标准要求
人性化的人机交互界面
操作简便，测试流程直观易懂
先进的软件算法
精确的数据分析和处理能力
耐高低温设计
测试台架和传感器耐主流行业高低温环境
精湛的制造工艺
高品质制造，确保测试精度和可靠性
自动化报告生成
测试数据自动化生成报告图表，提高工作效率
ODP-基于悬臂梁法的阻尼测试系统
符合多种国家标准和国际标准的专业阻尼测试解决方案
产品概述
ODP测试系统基于悬臂梁法识别复合样条的复合损耗因子，并可自动推导材料损耗因子和材料模量。系统采用先进的软件算法和人性化的人机交互界面，测试台架和传感器耐主流行业高低温，测试数据可自动化生成报告图表。
符合国际标准
满足 ISO 6721-3, GB/T 18258, GB/T 16406, ASTM E756, SAE J1637 等多项标准
产品优势
产品特性
测试参数
复合损耗因子
ηc
材料损耗因子
ηm
材料模量
E
产品特性
测试原理
悬臂梁共振法
台架类型
硬质合金测试台架，立式卧式可选
传感器调节
传感器三向可调，适应不同的测试样条
软件功能
自动化报告生成，数据可视化分析
基础耗材
包括10根测试样条
夹具参数
测试夹具尺寸
430(H)×210(W)×160(L)mm
夹具材质
硬质合金，耐腐蚀设计
安装方式
快速夹紧，便于样条更换
测试样条长度
150mm~400mm
测试样条宽度
10mm~20mm
采集分析系统
通道数
1输入1输出
采样率
102.4 kS/s
分析频率
~3200Hz
系统集成
数据采集系统集成功率放大器
传感器
传感器类型
非接触式电磁传感器、非接触式电容传感器
耐受温度
-50°C~120°C
符合标准
国际标准
ISO 6721-3, ASTM E756, SAE J1637
国家标准
GB/T 18258, GB/T 16406
测试精度
符合标准要求
工作原理
ODP测试系统基于悬臂梁共振原理，通过非接触式激振器激励测试样条产生振动，利用高精度非接触式传感器测量样条的振动响应。系统通过频率响应曲线，精确计算复合样条的共振频率和复合损耗因子，并自动推导材料损耗因子和材料模量。
系统采用先进的信号处理算法，能够自动识别测试样条的复合损耗因子，排除干扰信号，确保测试结果的准确性和重复性。测试过程完全自动化，操作人员只需安装样条并启动测试，系统即可自动完成数据采集、分析和报告生成。

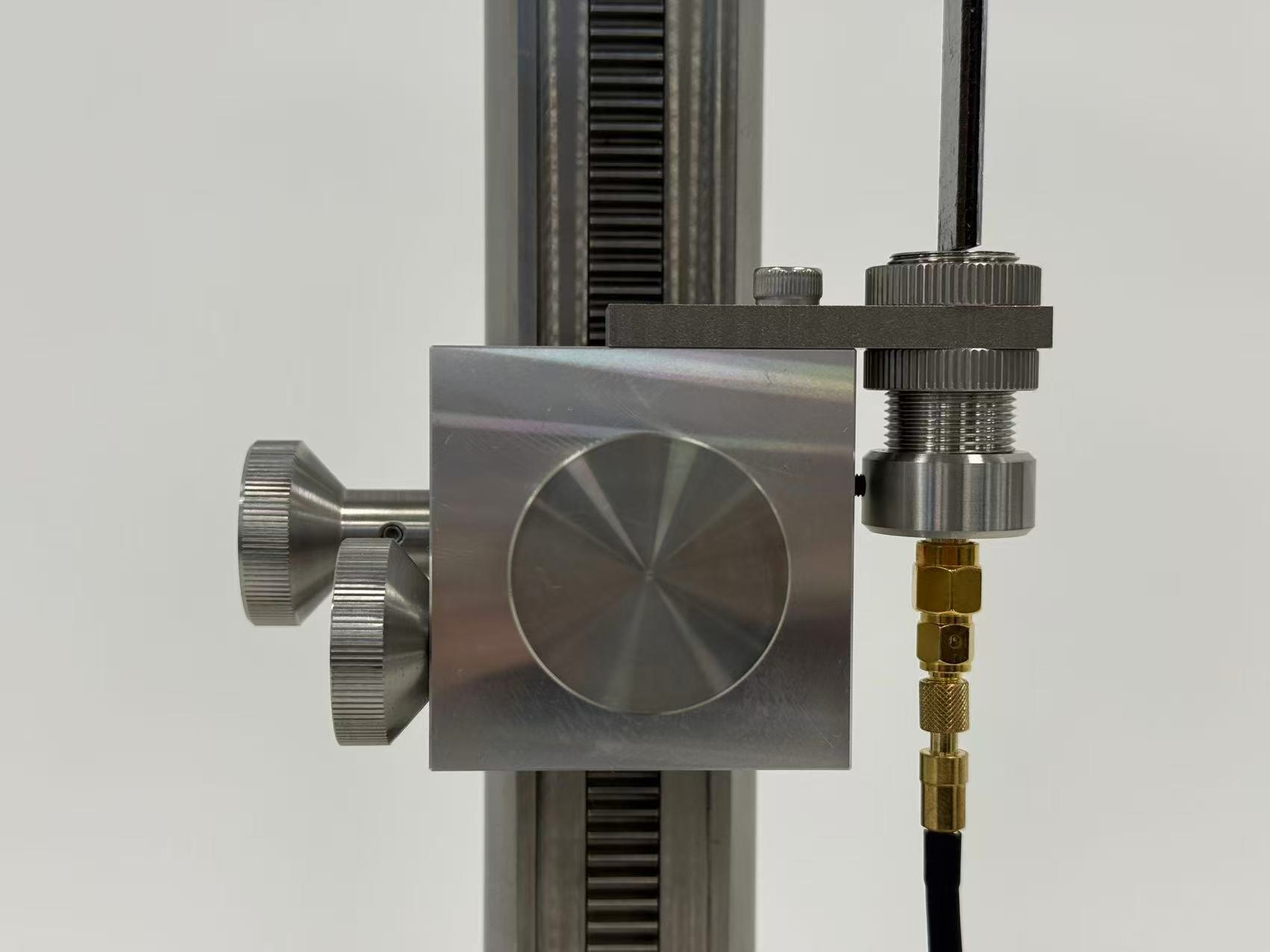

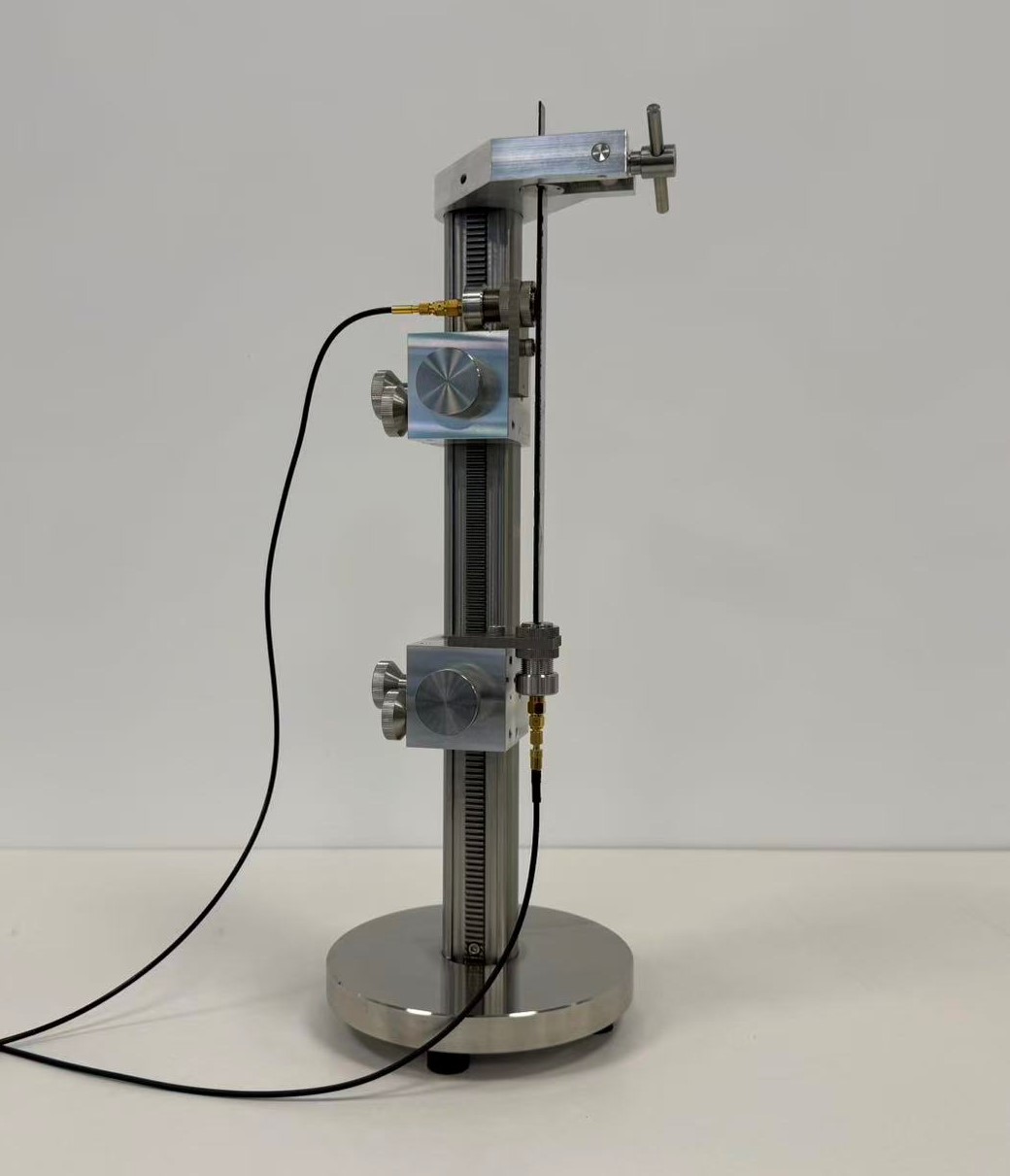

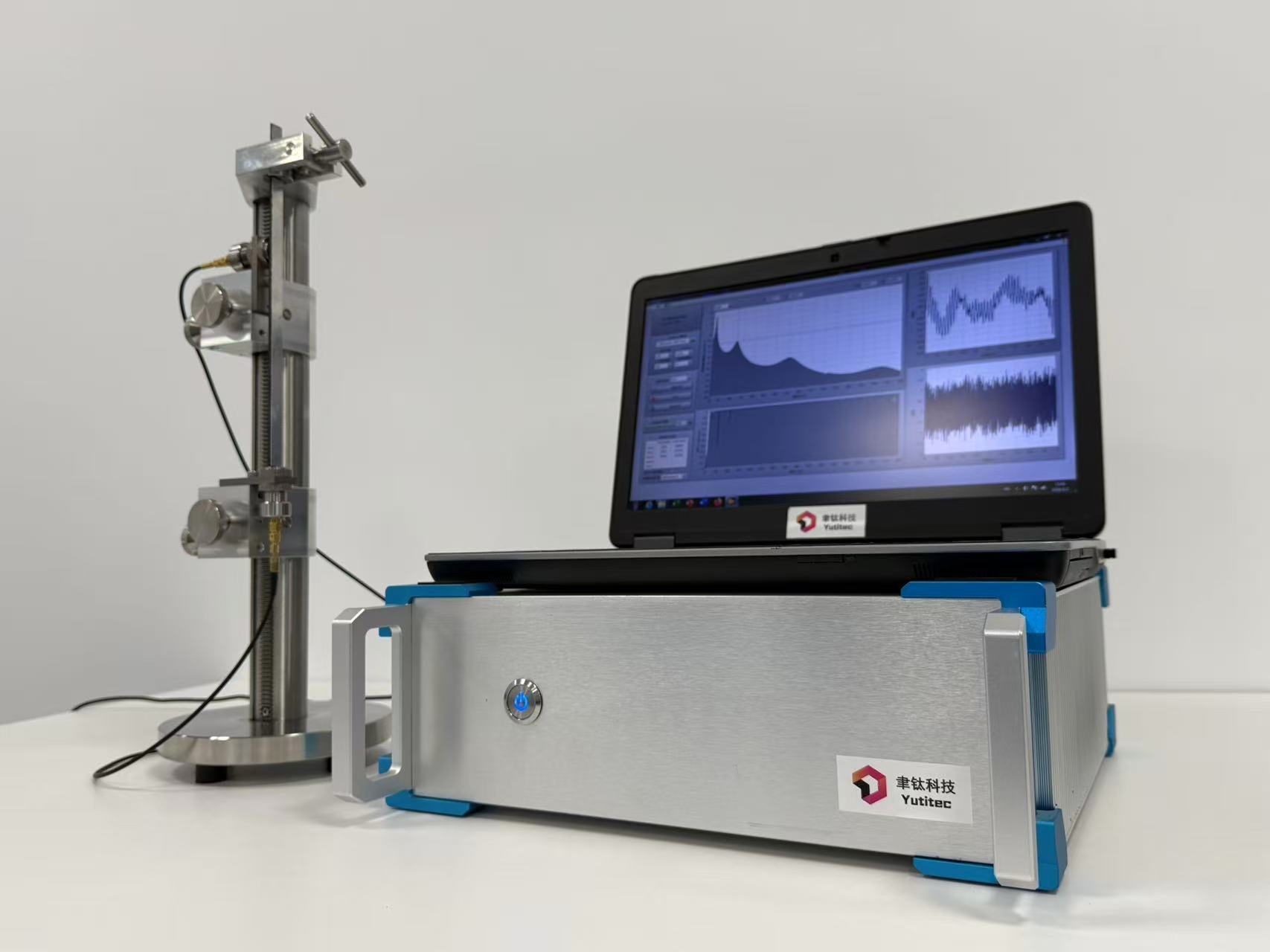

产品图片展示
