符合国家标准和国际标准
满足ISO 16940国际标准及部分车企企标要求
人性化的人机交互界面
操作简便，测试流程直观易懂
先进的软件算法
精确的数据分析和处理能力
耐高低温设计
测试台架和传感器耐主流行业高低温环境
精湛的制造工艺
高品质制造，确保测试精度和可靠性
自动化报告生成
测试数据自动化生成报告图表，提高工作效率
CDP-基于自由梁法的阻尼测试系统
符合ISO 16940国际标准的专业阻尼测试解决方案，广泛应用于车企和科研领域
产品概述
CDP-基于自由梁法的阻尼测试系统基于ISO 16940国际标准研制，因其独特的激振和参数识别方式，现广泛应用于车企和科研领域。高精度的阻抗头传感器集成了加速度和力传感模块，抗干扰能力强，测试结果一致性好。
符合国际标准
满足 ISO 16940 国际标准及部分车企企标，测试结果一致性好
产品优势
应用场景
阻尼材料研发、品控
阻尼材料、静音钢板和复合材料的阻尼参数识别
夹胶玻璃阻尼和隔声性能评估
产品特性
测试参数
复合损耗因子
ηc
复合弯曲刚度
Dc
材料损耗因子
ηm
材料模量
E
系统特性
测试台架
硬质合金测试台架，可与环境箱适配
基础耗材
包括10根测试样条
传感器类型
高精度阻抗头传感器
系统集成
数据采集系统集成功率放大器
夹具参数
测试夹具尺寸
250(H)×160(W)×160(L)mm
测试样条长度
150mm~400mm
测试样条宽度
10mm~40mm
数据采集分析仪参数
通道数
2输入1输出
采样率
102.4 kS/s
分析频率
~6400Hz
传感器参数
传感器类型
集成加速度和力的阻抗头传感器
耐受温度
-50°C~120°C
符合标准
国际标准
ISO 16940
行业标准
部分车企企标
工作原理

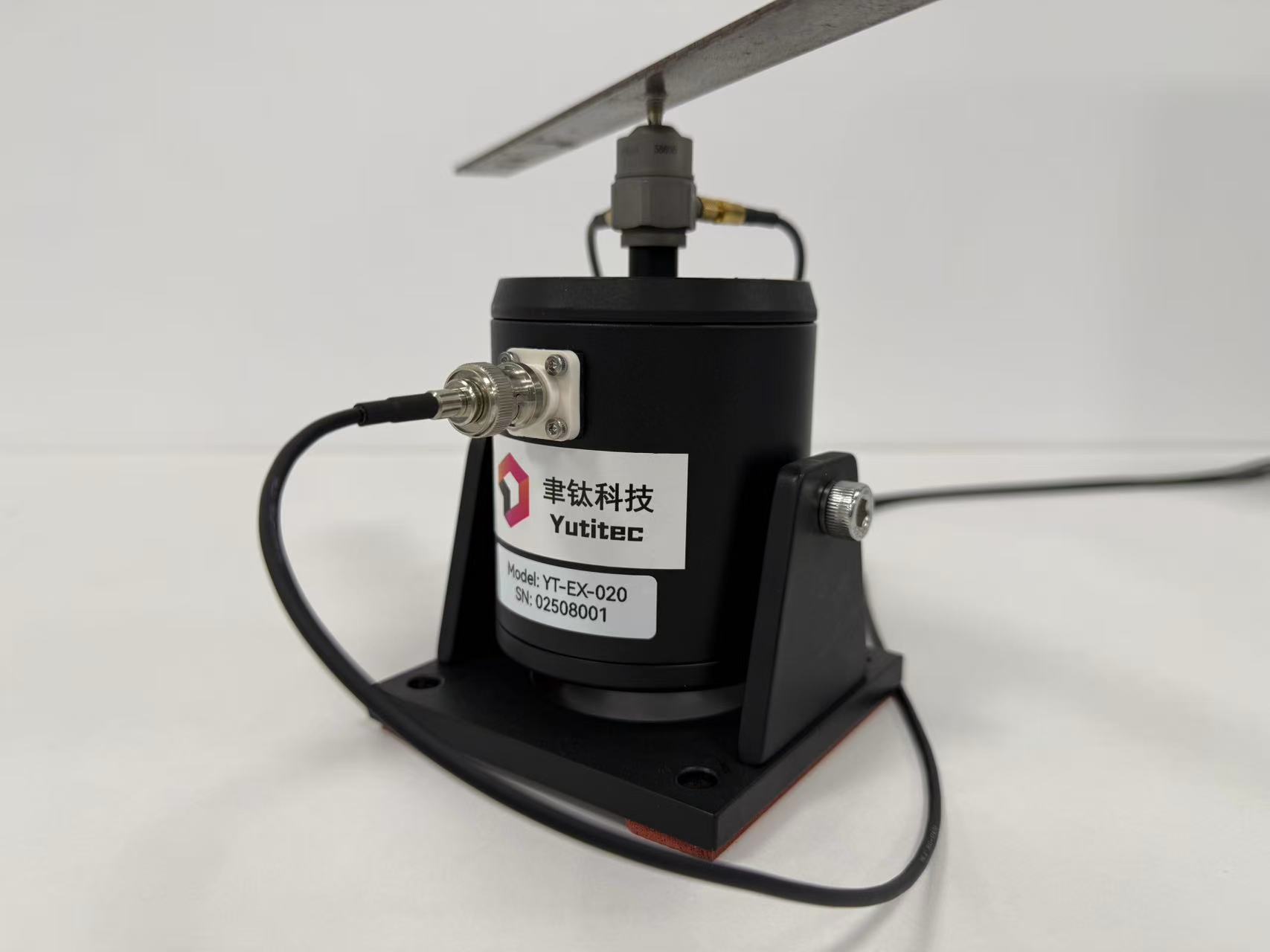

CDP测试系统基于自由梁中心点激振原理，通过高精度阻抗头传感器在测试样条中心点施加激励并测量响应。系统通过分析自由梁的振动特性，精确计算复合样条的复合损耗因子和复合弯曲刚度，并自动推导材料损耗因子和材料模量。

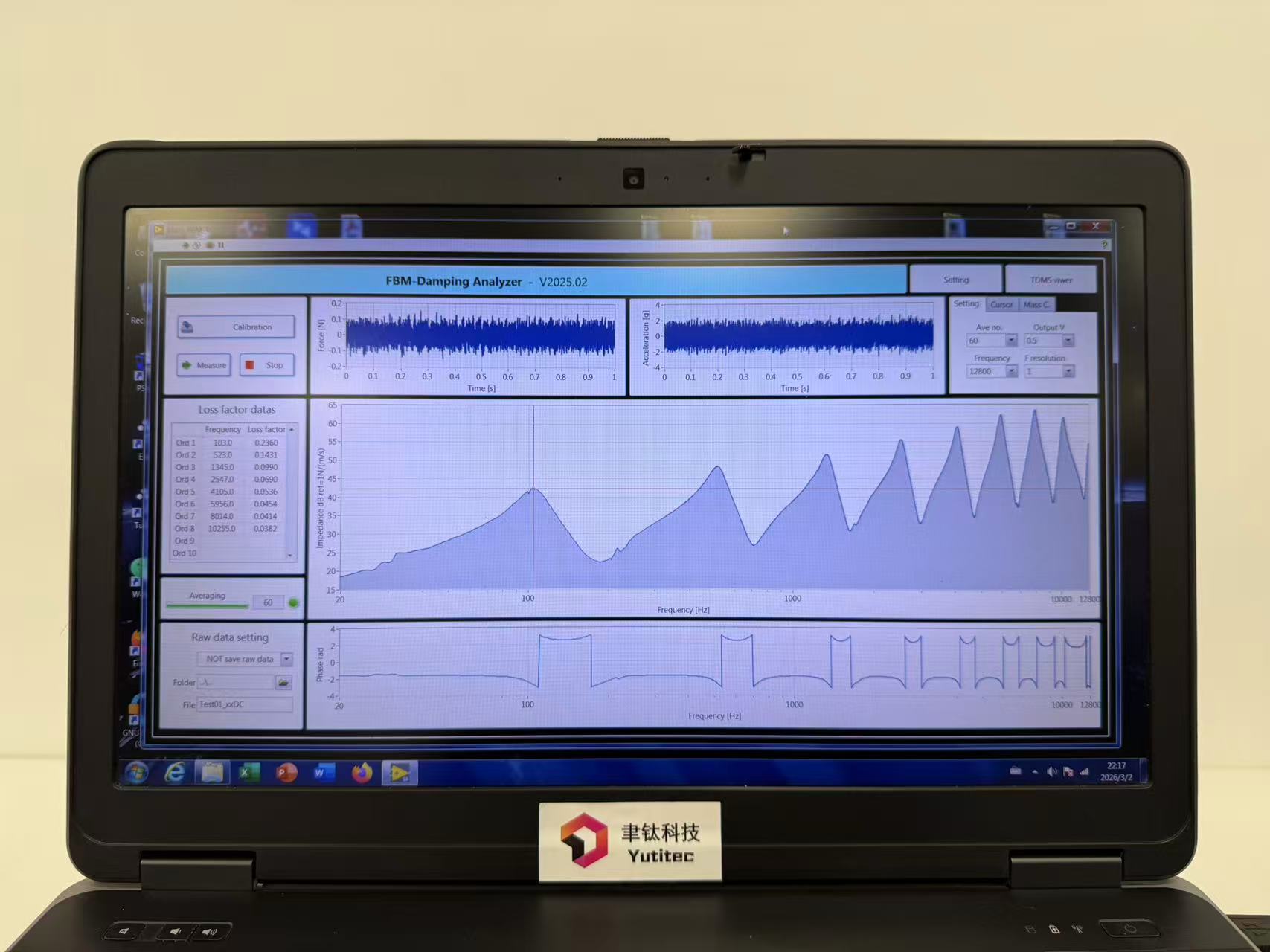

系统采用先进的信号处理算法，能够自动识别测试样条的共振模态，排除干扰信号，确保测试结果的准确性和重复性。独特的激振和参数识别方式使其在车企和科研领域得到广泛应用。

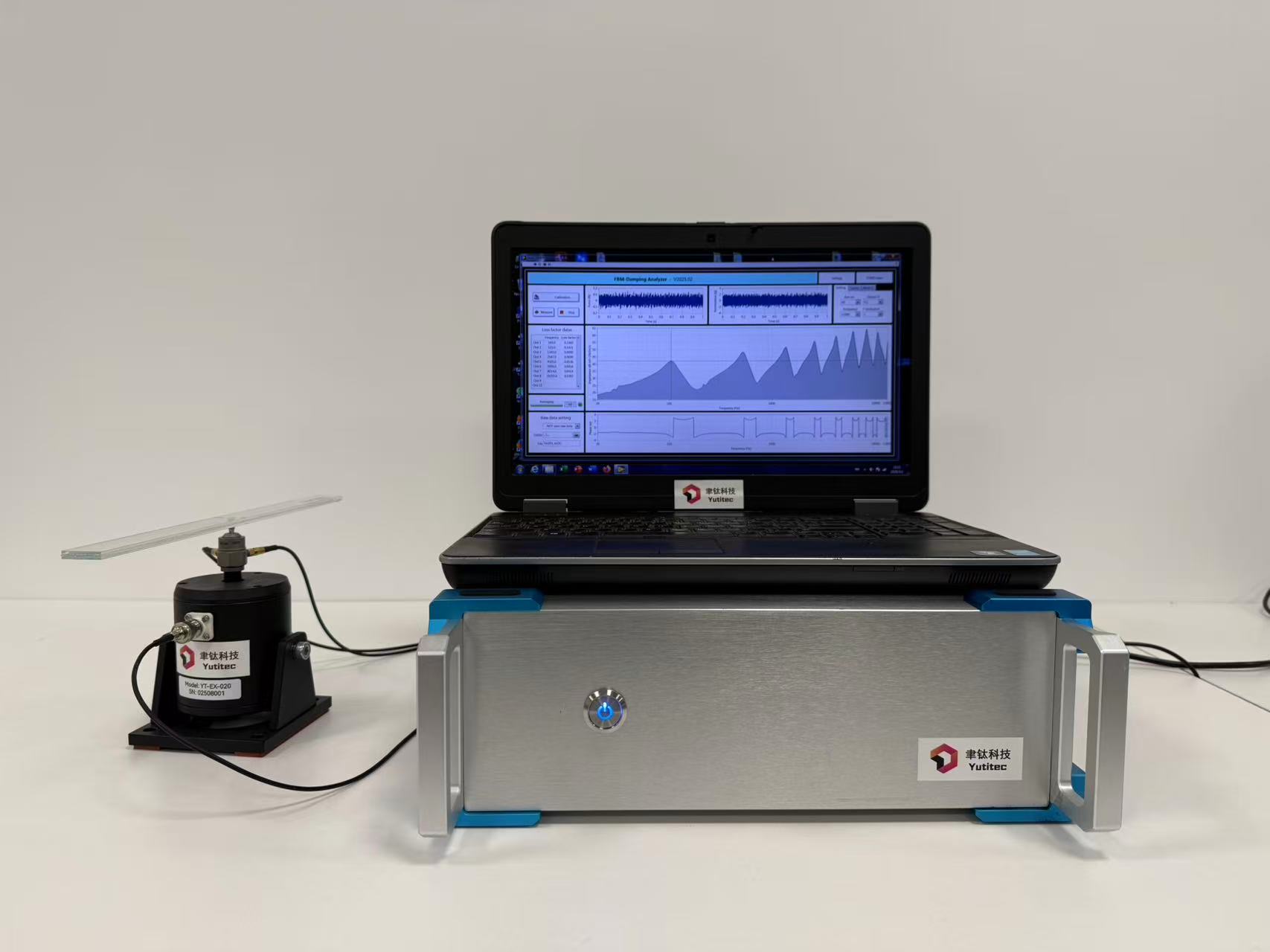

产品图片展示
