附加质量对自由梁阻尼测试的影响 — 3g的附加质量让共振峰偏移，后续的等效刚度和隔声量都产生巨大的偏差

一、自由梁激振点处的附加质量

在 ISO 16940 自由-自由梁中心点激振测试中，激振器和加速度计不可避免地粘贴在梁的中心位置。下图对比了理想状态（无附加质量）与实际测试状态（带有附加质量）：

上图：理想状态，激振力 $F(\omega)$ 直接作用于梁体，测量速度响应 $v(\omega)$。

下图：实际状态，阻抗头传感器及其连接件与梁中心进行粘接，激振力需通过一系列的环节传递到梁体。这部分附加质量 $m_a$ 改变了系统的局部惯性，从而影响共振频率。

附加质量主要包括以下部分（注意：并非整个传感器的质量）：

1. 连接件 — 传感器与自由梁之间的小螺钉或连接块
2. 胶粘剂 — 粘接自由梁和螺钉的胶粘剂
3. 阻抗头力传感器以上部件 — 阻抗头内部的力传感器以上的质量（力传感器以下的部件不属于附加质量）

二、仿真结果：附加质量让所有共振峰左移

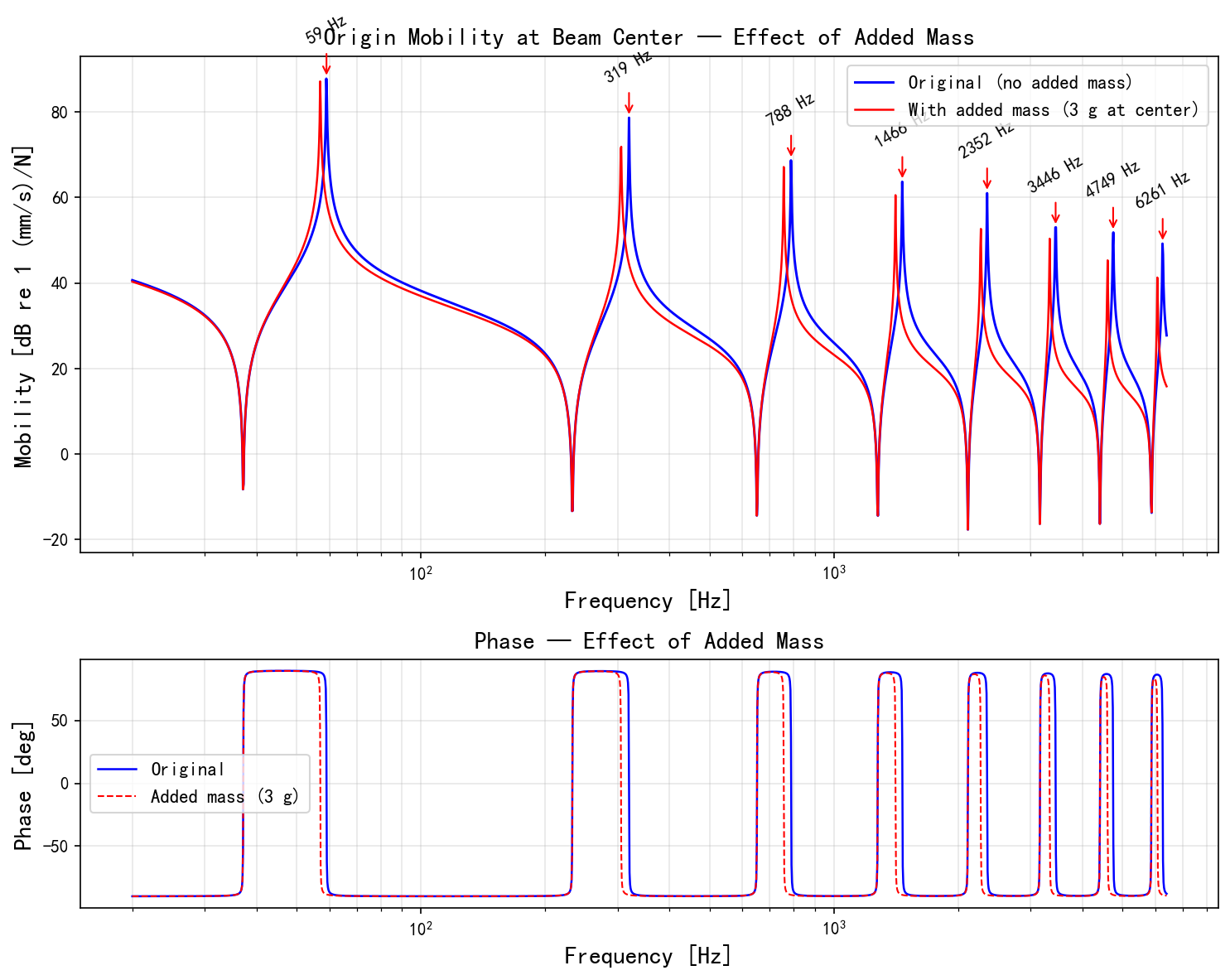

蓝色曲线为原系统，红色曲线为附加 3g 集中质量后的系统。所有共振峰向低频方向移动。附加质量越大，偏移越明显。

频率偏移汇总表（理论计算）

以上数据由 Euler-Bernoulli 梁理论计算得出：先通过特征方程 $\cos(\beta L)\cosh(\beta L)=1$ 求解各阶 $\beta_n L$，得到无附加质量固有频率 $f_n$；再通过 $f_n' = f_n\left(1 - \dfrac{m_a\phi_n^2(L/2)}{2M_n}\right)$ 计算附加 3g 质量后的频率。

关键观察

1. Mode 3 偏移最小（3.76%） — 因为 Mode 3 在中心点的振型值最小（$\phi \approx -1.216$），有效模态质量最大（39.8 g）
2. Mode 5 及以上相对偏移稳定在约 5.1% — 高阶模态在中心点的振型值趋于一致（$\phi \approx \pm 1.414$），有效模态质量趋于 29.4 g
3. 绝对偏移量 Δf 随频率升高而增大 — Mode 17 理论偏移 319 Hz，实测偏移 272 Hz

注：实测频率偏移略大于理论预测（如 Mode 5 实测 6.36% vs 理论 5.15%），可能原因包括实际附加质量略大于 3g（含胶粘剂等未精确称量部分）、粘结层柔度效应等。

三、为什么附加质量会改变共振频率？

3.1 直观理解

想象一根梁在振动，你突然在它上面粘了一块小质量。这块质量跟着梁一起振动，增加了局部惯性。惯性增加 → 系统"变重" → 振动变慢 → 频率降低。

这就像弹簧-质量系统：$f = \frac{1}{2\pi}\sqrt{k/m}$，质量 $m$ 增大，频率 $f$ 降低。

3.2 模态分析视角

在模态分析中，第 $n$ 阶模态的固有频率为：

$$\omega_n = \sqrt{\frac{K_n}{M_n}}$$

其中 $K_n$ 为第 $n$ 阶模态刚度，$M_n$ 为模态质量。

附加质量 $m_a$ 在位置 $x_a$ 处，对第 $n$ 阶模态的贡献为：

$$\Delta M_n = m_a \cdot \phi_n^2(x_a)$$

其中 $\phi_n(x_a)$ 是第 $n$ 阶模态振型在附加质量位置处的值。因此新的固有频率为：

$$\omega_n' = \sqrt{\frac{K_n}{M_n + m_a \phi_n^2(x_a)}}$$

3.3 一阶近似：频率偏移公式

对小质量（$m_a \ll M_n$），做泰勒展开：

$$\frac{\omega_n'}{\omega_n} = \sqrt{\frac{M_n}{M_n + m_a \phi_n^2(x_a)}} \approx 1 - \frac{m_a \phi_n^2(x_a)}{2M_n}$$

因此频率的相对变化为：

$$\boxed{\frac{\Delta f_n}{f_n} \approx -\frac{m_a \phi_n^2(x_a)}{2M_n}}$$

这个简洁的公式告诉我们：

• 频率偏移与附加质量 $m_a$ 成正比
• 与振型值 $\phi_n^2(x_a)$ 成正比 — 附加质量贴在波腹（振幅最大处）影响最大
• 与模态质量 $M_n$ 成反比 — 系统越重，影响越小

3.4 自由-自由梁中心点的特殊情况

对于自由-自由梁在中心点（$x = L/2$）：

• 奇数阶模态（Mode 3, 5, 7, ...）在中心点为波腹（$\phi \neq 0$），附加质量影响最大
• 偶数阶模态在中心点为节点（$\phi = 0$），附加质量对其无影响

有效模态质量 $M_{\text{eff}} = M_{\text{total}} / \phi_n^2(L/2)$，其中 $M_{\text{total}} = 58.875$ g。Mode 3 的有效质量最大（39.8 g），其余高阶模态趋于一致（约 29.4 g）。有效质量越小，相同附加质量引起的频率偏移越大。

四、如何去除附加质量的影响？

4.1 核心思路

已知：实测导纳 $Y_{\text{mod}}(\omega)$ — 包含附加质量效应；附加质量 $m_a$（传感器附加质量，需结合手册与实物称重获取）

目标：恢复无附加质量的原系统导纳 $Y_0(\omega)$

4.2 导纳修正公式

将系统分解为两个子结构：

• 子结构 A：原自由-自由梁
• 子结构 B：附加集中质量 $m_a$

两者在连接点处满足位移协调和力平衡，推导出速度导纳的修正公式：

$$\boxed{Y_0(\omega) = \frac{Y_{\text{mod}}(\omega)}{1 - j\omega m_a Y_{\text{mod}}(\omega)}}$$

这个公式的推导过程详见附 A。

4.3 实际操作步骤

1. 记录附加质量 — 查阅传感器手册，结合实物称重等方式获取总附加质量
2. 测量含附加质量的导纳 — 正常进行 FRF 测试
3. 逐频率点应用修正公式 — 对每个频率点计算 $Y_0(\omega)$
4. 从修正后的导纳提取共振频率 — 修正后的峰值频率即为无附加质量的固有频率

4.4 实测曲线验证

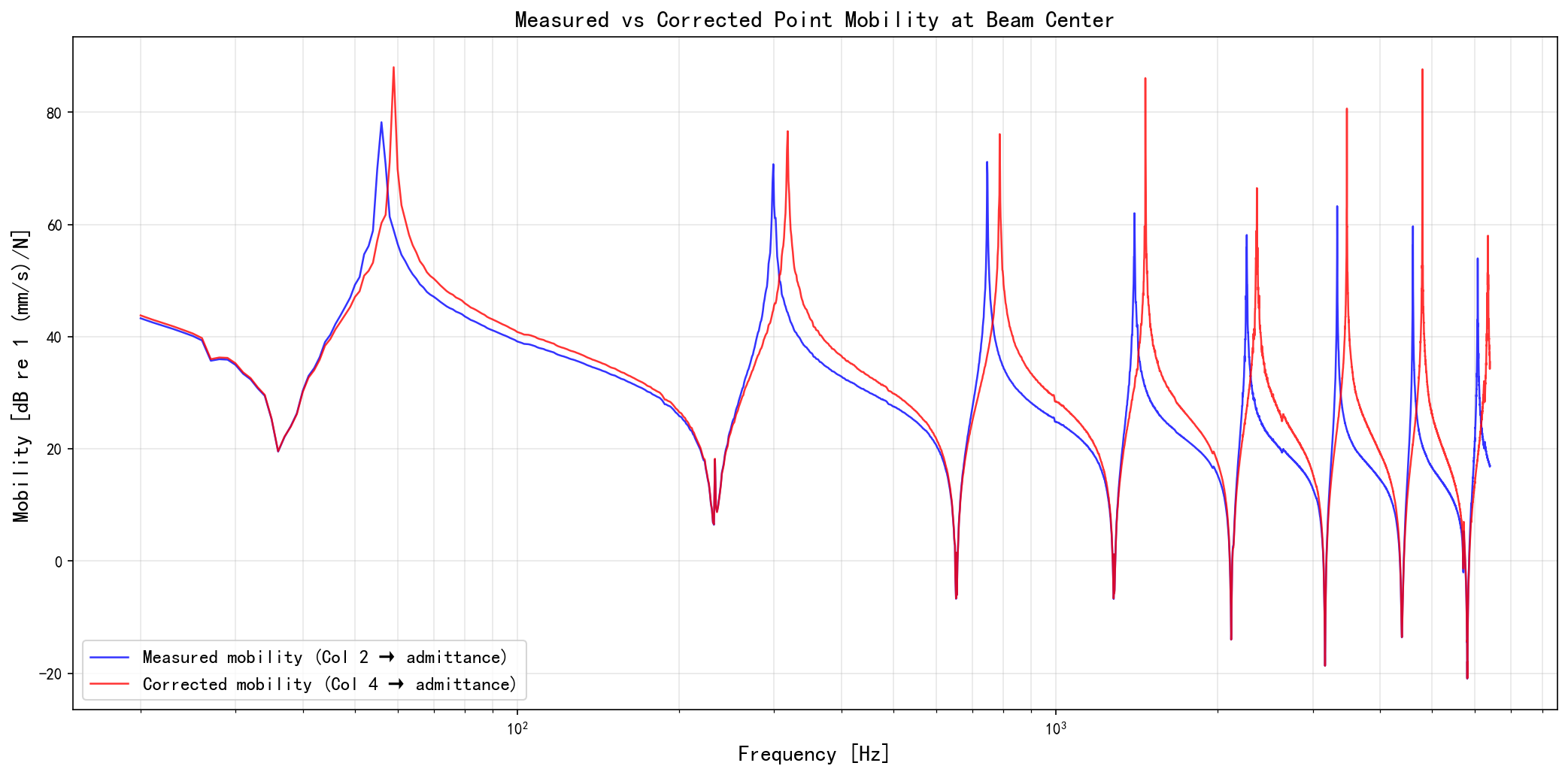

蓝色曲线为实测数据（包含附加质量），红色曲线为修正后的数据（去除了附加质量影响）。可以清晰看到：修正后的共振峰更高、频率更高。 实测数据与仿真结果一致 — 附加质量导致共振频率降低、峰值降低。

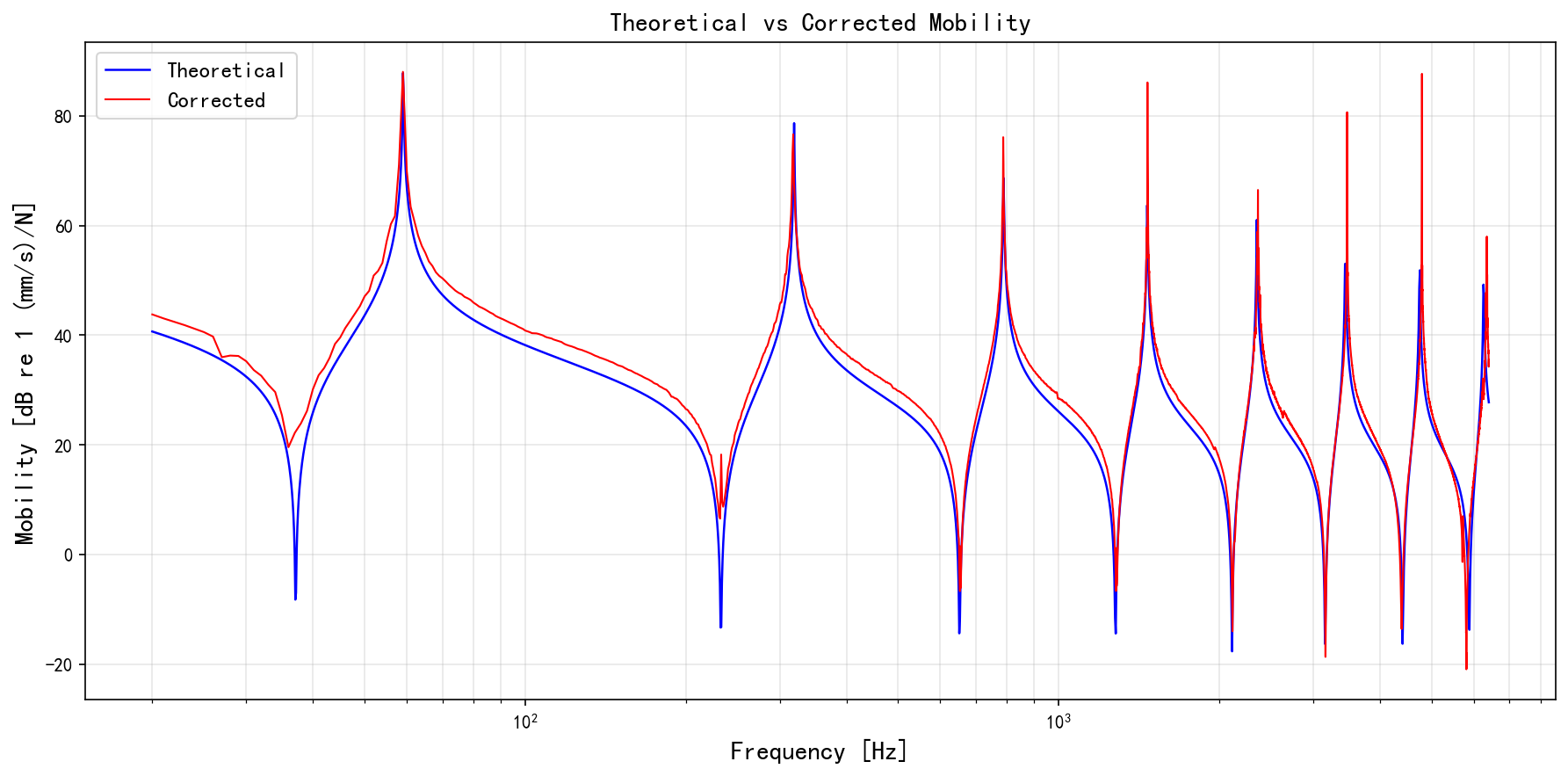

4.5 修正后的导纳曲线与理论预测对比

低阶模态（Mode 3~9）修正后频率与理论值偏差小于 0.5%，验证了修正方法的有效性。高阶模态偏差略大（Mode 17 约 1.4%），可能原因包括：实际附加质量略大于 3g、粘结层柔度效应、传感器在高频区的动态质量变化等。

五、工程建议

5.1 附加质量的影响不可忽视

本实验中附加质量约占总质量 5%，理论频率偏移达 3.8~5.2%（Mode 3 最小，高阶趋于 5.1%），实测偏移约 4~6%。如果不做修正，固有频率的识别会有系统性偏差。

5.2 ISO 16940 标准测试中的注意事项

ISO 16940 自由梁阻尼测试中，附加质量显著地影响共振频率，从而影响后续的等效刚度和隔声量结果。因此，必须进行质量修正，才能得到准确可靠的共振频率。

六、小结

1. 附加质量使共振频率降低 — 3g 附加质量让 58.9g 梁的共振频率降低约 4~5%（理论），实测约 4~6%
2. 偏移量与振型值成正比 — 贴在波腹处影响最大，节点处无影响
3. 频率越高，绝对偏移越大 — Mode 17 理论偏移 319 Hz，实测 272 Hz
4. 修正方法简单有效 — $Y_0 = Y_{\text{mod}} / (1 - j\omega m_a Y_{\text{mod}})$，逐点计算即可
5. 自由梁测试阻尼时应重视 — 共振频率偏差会传递至等效刚度和隔声量计算，附加质量修正必不可少

附 A：导纳修正公式推导

将附加质量系统分解为两个子结构，在连接点 $x_a$ 处满足位移协调和力平衡：

位移协调： $W_{\text{beam}} = W_{\text{mass}} = W$

力平衡： $F_{\text{ext}} = F_{\text{beam}} + F_{\text{mass}}$

原系统位移导纳 $H_0 = W / F_{\text{beam}}$，附加质量的位移导纳由 $F_{\text{mass}} = -m_a \omega^2 W$ 得 $H_m = W / F_{\text{mass}} = -1/(m_a \omega^2)$。

代入力平衡方程：

$$F_{\text{ext}} = \frac{W}{H_0} + \frac{W}{H_m} \quad \Rightarrow \quad \frac{1}{H_{\text{mod}}} = \frac{1}{H_0} + \frac{1}{H_m} = \frac{1}{H_0} - m_a \omega^2$$

利用速度导纳与位移导纳的关系 $Y = j\omega H$，即 $H = Y/(j\omega)$，代入上式：

$$\frac{j\omega}{Y_{\text{mod}}} = \frac{j\omega}{Y_0} - m_a \omega^2$$

两边同除以 $j\omega$：

$$\frac{1}{Y_{\text{mod}}} = \frac{1}{Y_0} + j\omega m_a = \frac{1 + j\omega m_a Y_0}{Y_0}$$

取倒数即得正向公式（预测附加质量效应）：

$$Y_{\text{mod}} = \frac{Y_0}{1 + j\omega m_a Y_0}$$

反演求解 $Y_0$，即得逆向修正公式（从实测数据去除附加质量）：

$$\boxed{Y_0 = \frac{Y_{\text{mod}}}{1 - j\omega m_a Y_{\text{mod}}}}$$

同理，由阻抗 $Z = 1/Y$ 可得阻抗域的修正更为简洁：

$$\boxed{Z_0 = Z_{\text{mod}} - j\omega m_a}$$
