ISO 16940 标准深度解读：从夹胶玻璃到阻尼材料，自由梁中心点法如何精准测定阻尼和隔声关键参数？
ISO16940是一项关于夹胶玻璃及阻尼材料动态力学性能测试的国际标准，其核心是通过自由梁中心点激振法，测量材料的损耗因子 $\eta$ 和等效弯曲刚度 $B_\text{eq}$，从而评估其隔声性能。该方法不仅适用于夹胶玻璃，还可推广至车用阻尼材料、静音钢板及复合材料夹层结构等，与 SAE J3130、JIS K7391、JIS G 0602 等标准原理相通。
测试原理基于线性振动理论：通过测量中心点激励下自由梁的导纳（速度/力）曲线，识别共振频率和半功率带宽，计算损耗因子；再结合样件面密度和边界条件常数，反推等效弯曲刚度；进一步利用Cremer公式，可预测材料的隔声量曲线及计权隔声指数。
工欲善其事，必先利其器。聿钛科技研制的 CDP型基于自由梁中心点法的材料阻尼测试系统，严格对标 ISO 16940、SAE J3130 等国际标准，集成高精度阻抗头传感器，软件自动计算关键参数并生成报告，已应用于多家跨国车企及科研机构。
ISO16940标准的目的
ISO16940标准的核心目的是提供一种标准化的实验室方法，用于测量夹胶玻璃中决定其隔声性能的两个关键力学参数：损耗因子和等效弯曲刚度，并以此作为依据比较不同中间层（如PVB、EVA等）的声学性能。
精确测量层压玻璃试件的两个关键动态力学参数
损耗因子 (Loss Factor, $\eta$)：衡量材料内部阻尼（消耗振动能量）的能力。阻尼越高，材料抑制振动的能力越强，这对提升隔声性能、特别是抑制共振处的声透射至关重要。
等效弯曲刚度模量 (Equivalent Bending Rigidity Modulus, $B_\text{eq}$)：反映层压玻璃抵抗弯曲变形的综合能力。它直接决定了玻璃板的"临界频率"（即发生吻合效应的频率），这是影响隔声性能的一个关键物理量。
比较夹胶玻璃中间层特性
标准的首要目标是 比较不同中间层（interlayers）的性能。通过测量上述两个参数，可以客观、定量地评价哪种中间膜材料或组合能提供更好的阻尼（高 $\eta$）或更优的刚度特性，从而指导层压玻璃的声学优化设计。
预测隔声性能
这些测量得到的参数（连同玻璃的密度、厚度等已知信息）可以与玻璃本身的声透射损失（Sound Transmission Loss, STL） 建立联系。标准在注释和附录C中明确指出，可以使用 Cremer方程来计算或预测夹胶玻璃的隔声量。因此，该标准为从材料力学特性出发评估最终产品的声学性能提供了基础。
工程意义
- 损耗因子 $\eta$：越高，材料阻尼越好，隔声性能越稳定（尤其在共振区）
- 等效弯曲刚度 $B_\text{eq}$：影响临界频率和隔声低谷的位置
- 隔声量 $R$：直接用于建筑声学设计、隔窗选型、标准符合性验证
ISO16940标准的适用范围
ISO 16940 本质上是一种基于中心点激振的自由梁振动法，通过分析一根自由-自由梁在中心点受到激励后的共振行为，来测定材料的损耗因子和弯曲刚度。此方法不仅可以测试夹胶玻璃（Laminated glass），两片或多片玻璃通过一层或多层中间膜粘合而成的复合结构，还可以用来测试带阻尼材料的板件，比如车体板件贴有约束型阻尼或喷涂有自由型阻尼；三双层金属板通过中间高分子层的多层高阻尼钢板；复合材料或带有夹层的复合材料等。
ISO 16940并非唯一应用此原理的标准，汽车工程领域常用的SAE J3130也采用了几乎完全相同的测试原理，该标准用于指汽车行业的阻尼胶片、阻尼涂料LASD或约束型阻尼材料的阻尼性能测试；JIS K 7391:2008 和 JIS G 0602:1993 标准除了包括悬臂梁法，自由梁中心点激振法也采用了几乎完全相同的测试原理，尤其值得指出的，大量日韩系车企和配套供应商在全球范围内大量使用自由梁中心激振法来测试车用阻尼材料。
| 测试目的 | 推荐标准 | 理由 |
|---|---|---|
| 夹胶玻璃（玻璃+高分子层+玻璃） | ISO 16940 | 这是专门针对层压玻璃的标准，GB标准体系中没有完全对应的标准。 |
| 阻尼材料（金属板件+约束或自由阻尼） | ISO 16940 或 SAE J3130 | SAE J3130明确将测试对象定义为"带阻尼材料的梁"，在汽车行业应用范围更广，两者均可测量材料的损耗因子。 |
| 静音钢板（夹层阻尼钢板） | JIS G 0602 | 目前没有专门的GB标准。JIS G 0602 是日本针对约束型层压阻尼钢板的专用标准，测试方法中包括了自由梁中心激振法。 |
| 复合材料或带夹层复合结构 | ISO 16940 | 没有直接的专用标准。可在J3130框架下进行测试，同时参考采用该方法的复合材料研究文献。 |
ISO16940标准的测试原理和过程
测试理论
ISO 16940 基于线性振动理论与声振耦合，核心理论框架如下：
1. 自由梁模型假设
夹胶玻璃样件（或阻尼材料复合层、静音钢板或复合材料夹层结构等）被视为一维欧拉-伯努利梁，忽略剪切变形和转动惯量。样件尺寸为长 300 mm、宽 25 mm，满足细长梁条件。
2. 输入机械阻抗
在简谐激励下，结构上某一点的输入阻抗定义为：
$$Z_{\text{in}}(\omega) = \frac{F(\omega)}{v(\omega)}$$
其中 $F$ 为激励力，$v$ 为该点的振动速度。实际测量中更常用导纳（传递函数）：
$$Y(\omega) = \frac{v(\omega)}{F(\omega)} = \frac{1}{Z_{\text{in}}(\omega)}$$
3. 共振条件
当梁发生弯曲共振时，振动速度幅值达到极大值，因此导纳曲线上 $|Y(f)|$ 出现峰值（确切地说，在导纳曲线上应该是低谷处），对应的频率即为共振频率 $f_{\text{res},i}$。
4. 损耗因子与半功率带宽
根据单自由度系统振动理论，损耗因子 $\eta$ 与共振峰（或谷）的半功率带宽 $\Delta f$ 满足：
$$\eta = \frac{\Delta f}{f_{\text{res}}}$$
其中 $\Delta f = f_2 - f_1$，$f_1$、$f_2$ 为导纳幅值从峰值下降（从或谷值上升） 3 dB 处的频率。
5. 弯曲刚度与共振频率的关系
对于一端自由、一端固支的均匀梁（半梁模型），弯曲波色散关系为：
$$f_{\text{res},i} = \frac{\lambda_i^2}{2\pi L^2} \sqrt{\frac{B}{m_s}}$$
式中：$L = 0.15\ \text{m}$（半梁长），$m_s$ 为单位面积质量（kg/m²），$\lambda_i$ 为常数（无量纲）。
6. 隔声预测
将测得的弯曲刚度 $B_\text{eq}$、损耗因子 $\eta$ 和面密度 $\rho_s$ 代入 Cremer 公式，可计算斜入射透射系数，再积分得到随机入射声场的隔声量 $R$。
测试原理简述
通过测量中心点激振的自由-自由梁的导纳（速度/力），识别前几阶弯曲共振频率及半功率带宽，计算出损耗因子 $\eta$ 和等效弯曲刚度 $B_{\text{eq}}$。该方法避免了全尺寸隔声实验室的复杂测试，可在小样件上快速评价夹胶玻璃及带阻尼复合层的声学性能。
测试详细过程
| 步骤 | 操作内容 |
|---|---|
| 1. 样件制备 | 层压玻璃切割为 $(300 \pm 1)\ \text{mm} \times (25 \pm 2)\ \text{mm}$，玻璃层标称厚度 4 mm（用于比较时）。 |
| 2. 环境控制 | 将样件置于 $(20 \pm 1)\ ^\circ\text{C}$ 环境中至少 1 小时，确保温度均匀。 |

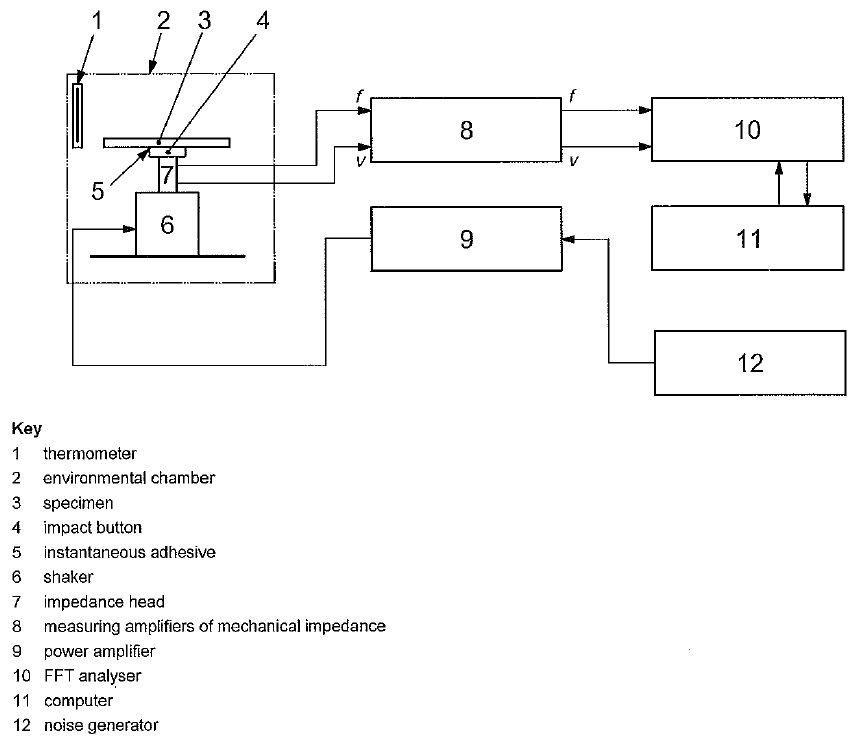

| 3. 安装 | 在样件中心用氰基丙烯酸酯胶粘接直径 15 mm 的平面冲击钮，再连接阻抗头（力+加速度）和激振器。样件两端自由（无接触或软支撑）。 |
| 4. 激励 | 白噪声信号经功率放大器驱动激振器，频率范围 0～5000 Hz，幅值适中以保证线性响应。 |
| 5. 数据采集 | FFT 双通道分析仪同时采集力信号和加速度信号，计算导纳 $Y(f) = v(f)/F(f)$。频率分辨率 ≤ 1.25 Hz。 |
| 6. 共振峰识别 | 从导纳幅值曲线中找出前三个明显的峰值，记录对应的共振频率 $f_{\text{res},1}, f_{\text{res},2}, f_{\text{res},3}$。 |
| 7. 带宽测量 | 对每个共振峰，找到峰值下降 3 dB 处的左右频率 $f_1, f_2$，计算 $\Delta f = f_2 - f_1$。若无法获得 -3 dB 点，则用 -2 dB 带宽并按修正公式处理。 |
| 8. 参数计算 | 按损耗因子公式和弯曲刚度公式计算 $\eta_i$ 和 $B_{\text{eq},i}$。 |
| 9. 隔声预测（可选） | 取第三模态的 $B_{\text{eq},3}$ 和 $\eta_3$，结合面密度，用 Cremer 公式计算隔声量曲线及 $R_w$。 |
| 10. 报告 | 至少列出前三阶共振频率和损耗因子，可附等效弯曲刚度和隔声预测结果。 |
损耗因子识别
损耗因子 $\eta_i$ 通过半功率带宽法从导纳共振峰中提取。
1. 标准公式
$$\eta_i = \frac{\Delta f_i}{f_{\text{res},i}}$$
其中：$f_{\text{res},i}$ 为第 $i$ 阶共振频率（Hz），$\Delta f_i$ 为共振峰在 $-3\ \text{dB}$ 处的频率宽度（Hz）。
2. 操作细节
- 在导纳幅值曲线（线性或 dB）上，找到峰值 $Y_{\text{max}}$。
- 计算半功率点幅值：$Y_{\text{half}} = Y_{\text{max}} / \sqrt{2}$（对应 $-3\ \text{dB}$）。
- 读取该幅值对应的两个频率 $f_1$ 和 $f_2$（$f_1 < f_{\text{res}} < f_2$），则 $\Delta f = f_2 - f_1$。
3. 修正情况
若共振峰受邻近模态干扰或噪声影响，无法准确得到 $-3\ \text{dB}$ 带宽，可使用 $-2\ \text{dB}$ 带宽 $\Delta f_{-2\text{dB}}$，然后按下式修正：
$$\eta_i = 1.31 \times \frac{\Delta f_{-2\text{dB}}}{f_{\text{res},i}}$$
系数 1.31 来源于单自由度系统 Lorentzian 线型下 $-2\ \text{dB}$ 带宽与 $-3\ \text{dB}$ 带宽的理论比值。
弯曲刚度计算
等效弯曲刚度 $B_{\text{eq},i}$ 由共振频率公式反解得到。
1. 理论基础
对于一端自由、一端固支的均匀梁（半梁模型），弯曲波色散关系为：
$$f_{\text{res},i}=\frac{\lambda_i^2}{2\pi L^2}\sqrt{\frac{B_{\text{eq},i}}{m_s}}$$
其中：$L = 0.15\ \text{m}$（半梁长），$m_s$ 为单位面积质量（kg/m²），$\lambda_i$ 为边界条件常数（无量纲）：
$$\lambda_1 = 1.87510,\quad \lambda_2 = 4.69410,\quad \lambda_3 = 7.85476,\quad \lambda_4 = 10.99554$$
2. 计算公式
$$B_{\text{eq},i} = m_s \left( f_{\text{res},i} \cdot \frac{2\pi L^2}{\lambda_i^2} \right)^2$$
3. 物理含义与使用建议
- $B_{\text{eq}}$ 是频率相关的，因为夹胶玻璃中间层（如 PVB）或阻尼材料的剪切模量随频率增加而增大，所以不同模态给出的 $B_{\text{eq},i}$ 不同。
- 通常取第三模态（$i=3$）的 $B_{\text{eq},3}$ 用于隔声计算，因为其频率范围（典型 300～800 Hz）与建筑隔声关注的 1/3 倍频程中心频率接近。
隔声量曲线计算
利用测得的面密度 $\rho_s = m_s$、弯曲刚度 $B$（取 $B_{\text{eq},3}$）和损耗因子 $\eta$（取 $\eta_3$），通过附录 C给出的公式计算夹胶玻璃板的声透射损失（即隔声量）。
1. 斜入射透射系数 $\tau(\theta)$
$$\tau(\theta) = \left\{ \left[1 + \eta \left(\frac{\omega\rho_s}{2\rho c}\cos\theta\right) \left(\frac{\omega^2 B}{c^4 \rho_s} \sin^4\theta\right)\right]^2 + \left[\left(\frac{\omega\rho_s}{2\rho c}\cos\theta\right)\left(1 - \frac{\omega^2 B}{c^4 \rho_s}\sin^4\theta\right)\right]^2 \right\}^{-1}$$
其中：$\omega = 2\pi f$，$\rho c \approx 412\ \text{rayl}$，$\theta$ 为声波入射角。
2. 扩散场平均透射系数 $\bar{\tau}$
$$\bar{\tau} = \frac{\int_0^{\theta_{\text{lim}}} \tau(\theta) \cos\theta \sin\theta \, d\theta}{\int_0^{\theta_{\text{lim}}} \cos\theta \sin\theta \, d\theta}$$
3. 隔声量 $R$
$$R = 10 \log_{10}\left(\frac{1}{\bar{\tau}}\right) \quad \text{(dB)}$$
4. 1/3 倍频程与计权
- 对每个 1/3 倍频程中心频率重复上述计算，得到该频带的 $R$。
- 按 ISO 717-1 的方法，将计算出的 1/3 倍频程隔声量与标准参考曲线比较，得到计权隔声指数 $R_w$（单位 dB，保留一位小数）。
